Sistem Penyaman Udara PAU MAU AHU RCU DDC FCU FFUIa adalah sistem rawatan udara berpusat, yang berasal dari sistem pemanasan dan pengudaraan udara panas paksa di mana peralatan terletak di tengah dan udara panas diagihkan melalui saluran udara. Sistem terpusat asas ialah sistem zon tunggal semua udara yang biasanya merangkumi kipas, pemanas, penyejuk dan penapis. AHU yang disebut di sini merujuk kepada sistem udara pulangan utama. Proses kerja asasnya ialah: selepas udara segar dari luar bercampur dengan sebahagian udara balik dalaman, habuk, asap, asap hitam dan zarah organik di udara ditapis keluar melalui penapis. Bahan Memudaratkan.



----------------------------AHU----------------------------

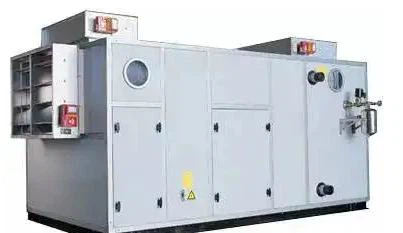

Kotak penyaman udara gabungan: Ia terutamanya mengekstrak udara dalaman (udara balik) dan beberapa udara segar untuk mengawal suhu udara keluar dan isipadu udara untuk mengekalkan suhu dalaman.

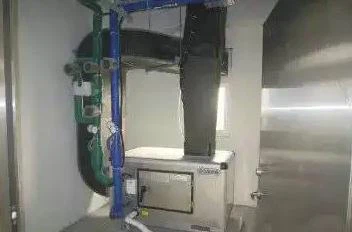

----------------------------PAU----------------------------

Kotak prapenyejukan penghawa dingin: Unit Udara Utama pra-memproses udara segar luar dan menghantarnya ke unit gegelung kipas (FCU).

----------------------------RCU----------------------------



(Unit pengendalian udara kitar semula) kotak penyaman udara beredar.

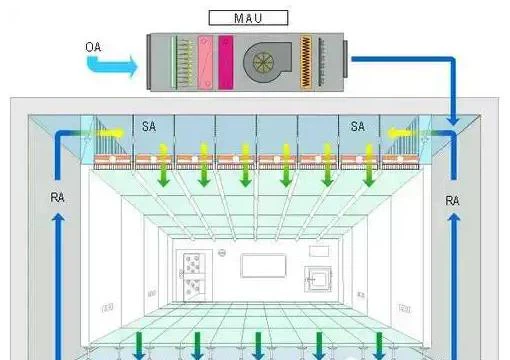

----------------------------MAU----------------------------

Unit kipas serba baharu: Ia adalah peranti penyaman udara yang menyediakan udara segar. Secara fungsional, ia boleh mencapai suhu dan kelembapan malar atau hanya menyediakan udara segar mengikut keperluan persekitaran penggunaan. Prinsip kerja adalah untuk mengeluarkan udara segar dari luar, menjalani penyingkiran habuk, penyahlembapan (atau pelembapan), penyejukan (atau pemanasan), dsb., dan kemudian menghantarnya ke dalam rumah melalui kipas, menggantikan udara asal di dalam bilik apabila ia masuk. ruang dalaman. Sudah tentu, fungsi yang dinyatakan di atas mesti ditentukan mengikut keperluan persekitaran penggunaan. Lebih lengkap fungsi, lebih tinggi kos.

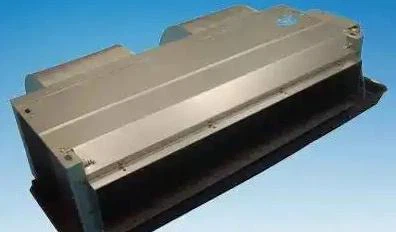

----------------------------DCC----------------------------

Gegelung penyejuk kering (dirujuk sebagai gegelung kering atau gegelung penyejuk kering): digunakan untuk menghilangkan haba yang masuk akal di dalam bilik.

----------------------------Kawalan Digital Terus----------------------------

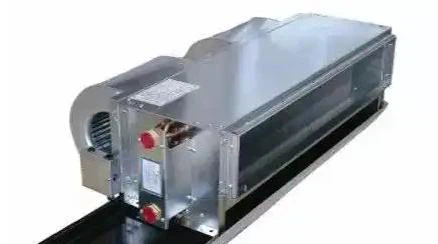

----------------------------FCU----------------------------

Unit gegelung kipas: Unit Kawalan Kipas Unit gegelung kipas ialah peranti terminal sistem penghawa dingin. Prinsip kerjanya adalah untuk terus mengedarkan semula udara di dalam bilik di mana ia berada, supaya udara disejukkan (dipanaskan) selepas melalui gegelung air sejuk (air panas) untuk Memastikan suhu bilik tetap. Terutamanya bergantung pada kesan paksa kipas, udara dipanaskan apabila ia melalui permukaan pemanas, dengan itu menguatkan penukar haba perolakan antara radiator dan udara, yang boleh dengan cepat memanaskan udara di dalam bilik.

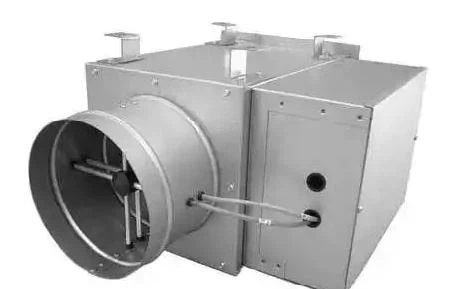

----------------------------VAV----------------------------

Prinsip kawalan sistem penyaman udara isipadu udara berubah (VAV): Pengawal isipadu udara berubah-ubah dan termostat bilik bersama-sama membentuk kawalan lata dalaman, menggunakan suhu dalaman sebagai pembolehubah kawalan utama dan aliran udara sebagai pembolehubah kawalan tambahan. Pengawal isipadu udara berubah-ubah membandingkan perbezaan antara suhu sebenar yang dikesan oleh penderia suhu bilik dan suhu yang ditetapkan untuk mengeluarkan isyarat pelarasan bagi isipadu udara yang diperlukan, melaraskan injap udara pada penghujung isipadu udara berubah-ubah dan menukar udara volum bekalan untuk mengekalkan suhu dalaman pada kawasan yang Ditentukan. Pada masa yang sama, sensor tekanan saluran udara mengesan perubahan tekanan dalam saluran udara, menggunakan pelarasan PI atau PID, dan mengawal kelajuan peniup penghawa dingin volum udara berubah melalui penukar frekuensi untuk menghapuskan pengaruh turun naik tekanan dan mengekalkan isipadu bekalan udara.

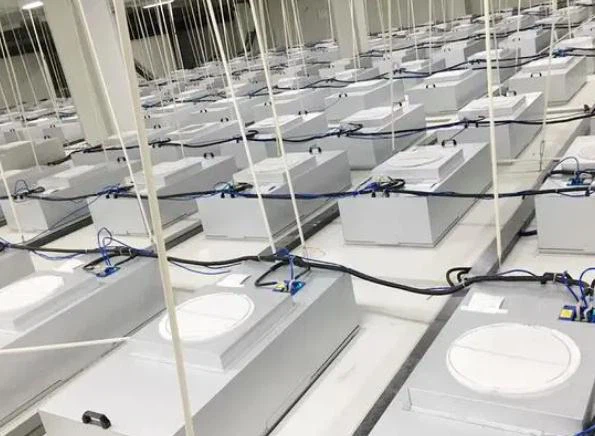

----------------------------FFU----------------------------

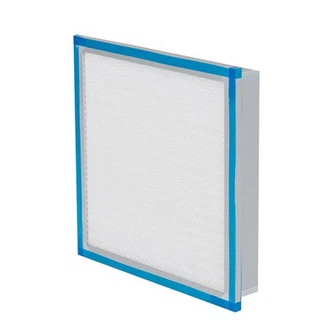

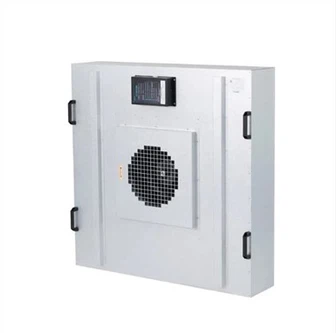

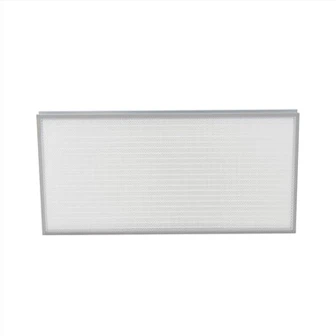

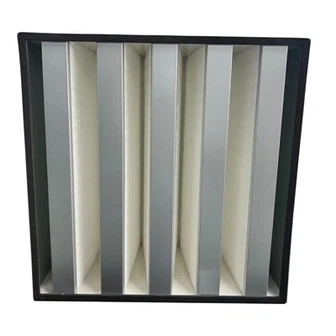

Unit Penapis Kipas, maksud bahasa Cina ialah unit penapis kipas (unit)'. Iaitu, kipas dan penapis (penapis kecekapan tinggi (HEPA) atau penapis kecekapan ultra tinggi (ULPA)) digabungkan bersama untuk membentuk peranti penulenan terminal yang menyediakan kuasanya sendiri. Lebih tepatnya, ia adalah peranti bekalan udara terminal modular dengan kuasa dan fungsi penapisannya sendiri. Kipas menyedut udara dari bahagian atas FFU dan menapisnya melalui HEPA. Udara bersih yang ditapis dihantar sama rata pada seluruh permukaan saluran keluar udara pada kelajuan angin 0.45m/s±20%.
