Sistem Kawalan FFU Bilik Bersih

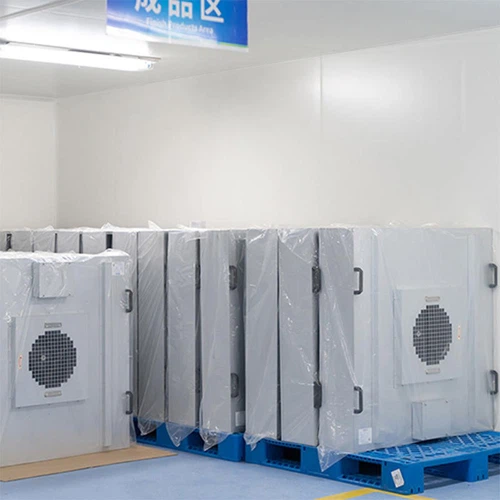

Sistem Kawalan FFU Bilik BersihPengilang mengejar teknologi pengeluaran yang lebih baik dan persekitaran pengeluaran yang lebih tinggi. Khususnya, elektronik, farmaseutikal, makanan, kejuruteraan bio, perubatan, makmal dan bidang lain mempunyai keperluan yang ketat untuk persekitaran pengeluaran. Ia menyepadukan banyak aspek seperti teknologi, pembinaan, hiasan, bekalan air dan saliran, pembersihan udara, HVAC, penyaman udara, kawalan automatik, dsb. Teknologi. Penunjuk teknikal utama untuk mengukur kualiti persekitaran pengeluaran dalam industri ini termasuk suhu, kelembapan, kebersihan, isipadu udara, tekanan positif dalaman, dan lain-lain. Oleh itu, kawalan munasabah pelbagai penunjuk teknikal persekitaran pengeluaran untuk memenuhi keperluan pengeluaran khas proses telah menjadi salah satu titik panas penyelidikan semasa dalam kejuruteraan bersih. Sebagai sejenis peralatan penulenan, FFU kini digunakan secara meluas dalam pelbagai projek bersih. Nama penuh FFU ialah Unit Penapis Kipas, iaitu peralatan bersih yang mempunyai kipas dan penapis yang disambungkan dan boleh memberikan kuasanya sendiri. Seawal tahun 1960-an, bilik bersih aliran laminar pertama di dunia telah dibangunkan. Aplikasi FFU telah mula muncul sejak penubuhannya.
Status semasa kaedah kawalan FFU:
Pada masa ini, FFU secara amnya menggunakan motor AC berbilang kelajuan fasa tunggal, motor AC berbilang kelajuan tiga fasa dan motor DC. Terdapat kira-kira empat voltan bekalan kuasa untuk motor: 110V, 220V, 270V dan 380V. Kaedah kawalannya terbahagi terutamanya kepada jenis berikut: kawalan suis berbilang kelajuan
Pelarasan kelajuan berterusan
Kawal kawalan komputer
alat kawalan jauh
Kawalan suis berbilang kelajuan Sistem kawalan suis berbilang kelajuan hanya termasuk suis kawalan kelajuan dan suis kuasa yang disertakan dengan FFU. Memandangkan komponen kawalan disediakan oleh FFU dan diedarkan di pelbagai lokasi di siling bilik bersih, kakitangan mesti melaraskan FFU melalui suis syif di tapak, yang amat menyusahkan untuk dikawal. Selain itu, julat boleh laras kelajuan angin FFU adalah terhad kepada beberapa tahap. Kami pernah membuat projek. Untuk mengatasi faktor menyusahkan operasi kawalan FFU, melalui reka bentuk litar elektrik, semua suis pelbagai kelajuan FFU dipusatkan dan diletakkan di dalam kabinet di atas tanah untuk mencapai operasi berpusat. Walau bagaimanapun, tidak kira dari rupa Atau terdapat batasan dalam fungsi. Kelebihan menggunakan kaedah kawalan suis berbilang kelajuan adalah kawalan mudah dan kos rendah, tetapi terdapat banyak kekurangan: seperti penggunaan tenaga yang tinggi, ketidakupayaan untuk menyesuaikan kelajuan dengan lancar, tiada isyarat maklum balas, dan ketidakupayaan untuk mencapai kawalan kumpulan yang fleksibel, dsb.
Kawalan pelarasan kelajuan berterusan Berbanding dengan kaedah kawalan suis berbilang kelajuan, kawalan pelarasan kelajuan berterusan mempunyai pengatur kelajuan berterusan tambahan, yang menjadikan kelajuan kipas FFU boleh dilaraskan secara berterusan, tetapi ia juga mengorbankan kecekapan motor, menjadikan penggunaan tenaganya lebih tinggi daripada itu. daripada suis berbilang kelajuan. Kaedah kawalan adalah lebih tinggi.

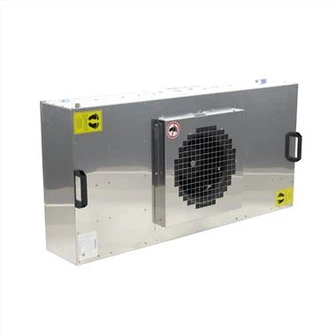

Kawalan komputer Kaedah kawalan komputer biasanya menggunakan motor DC. Berbanding dengan dua kaedah sebelumnya, kaedah kawalan komputer mempunyai fungsi lanjutan berikut: kaedah kawalan teragih dengan mudah dapat merealisasikan pemantauan dan kawalan berpusat FFU. Ia boleh merealisasikan unit tunggal, berbilang unit dan kawalan partition FFU dengan mudah. Sistem kawalan pintar mempunyai fungsi penjimatan tenaga. Kawalan jauh pilihan boleh digunakan untuk pemantauan dan kawalan. Sistem kawalan telah menyimpan antara muka komunikasi yang boleh berkomunikasi dengan komputer hos atau rangkaian untuk mencapai komunikasi jauh dan fungsi pengurusan. Kelebihan cemerlang mengawal motor DC ialah: kawalan mudah dan julat kelajuan yang luas. Walau bagaimanapun, kaedah kawalan ini juga mempunyai beberapa kelemahan yang boleh membawa maut: Memandangkan bengkel bersih tidak membenarkan motor FFU mempunyai berus, semua motor FFU menggunakan motor DC tanpa berus, dan masalah penukaran diselesaikan oleh komutator fasa elektronik. Jangka hayat yang pendek sangat mengurangkan hayat perkhidmatan keseluruhan sistem kawalan.
Mod kawalan jauh Sebagai tambahan kepada mod kawalan komputer, mod kawalan jauh boleh digunakan untuk mengawal setiap FFU menggunakan alat kawalan jauh, yang melengkapkan mod kawalan komputer. Kesimpulannya: dua kaedah kawalan pertama mempunyai penggunaan tenaga yang tinggi dan menyusahkan untuk dikawal; dua kaedah kawalan terakhir mempunyai jangka hayat yang pendek dan kos yang tinggi. Adakah terdapat kaedah kawalan yang boleh mencapai penggunaan tenaga yang rendah, kawalan yang mudah, hayat perkhidmatan yang terjamin dan kos yang rendah? Ya, itulah kaedah kawalan komputer menggunakan motor AC. Berbanding dengan motor DC, motor AC mempunyai beberapa kelebihan seperti struktur ringkas, saiz kecil, pembuatan yang mudah, operasi yang boleh dipercayai dan harga yang rendah. Oleh kerana mereka tidak mempunyai masalah pertukaran, hayat perkhidmatan mereka jauh lebih lama daripada motor DC. Untuk masa yang lama, disebabkan prestasi peraturan kelajuan yang lemah, kaedah peraturan kelajuan telah diduduki oleh kaedah peraturan kelajuan DC. Walau bagaimanapun, dengan kemunculan dan pembangunan peranti elektronik kuasa baharu dan litar bersepadu berskala besar, serta kemunculan berterusan dan penerapan teori kawalan baharu, kaedah kawalan AC telah dibangunkan secara beransur-ansur dan akhirnya akan menggantikan sistem kawalan kelajuan DC. Dalam kaedah kawalan AC FFU, ia dibahagikan kepada dua kaedah kawalan: kaedah kawalan peraturan voltan dan kaedah kawalan penukaran frekuensi. Kaedah kawalan peraturan voltan yang dipanggil adalah untuk melaraskan kelajuan motor dengan terus menukar voltan pemegun motor. Kelemahan kaedah pengawalan voltan ialah: kecekapan rendah semasa pengawalan kelajuan, pemanasan motor yang teruk pada kelajuan rendah, dan julat peraturan kelajuan sempit. Walau bagaimanapun, kelemahan kaedah peraturan voltan tidak begitu jelas untuk beban kipas FFU, dan terdapat beberapa kelebihan di bawah keadaan semasa: Skim peraturan kelajuan matang dan sistem peraturan kelajuan adalah stabil, yang boleh memastikan berterusan bebas masalah. operasi untuk masa yang lama. Operasinya mudah dan kos sistem kawalan adalah rendah. Oleh kerana beban kipas FFU sangat ringan, haba motor tidak begitu serius pada kelajuan rendah. Kaedah peraturan tekanan amat sesuai untuk beban kipas. Oleh kerana lengkung tugas kipas FFU ialah lengkung redaman yang unik, julat peraturan kelajuan boleh menjadi sangat luas. Oleh itu, pada masa akan datang, kaedah peraturan voltan juga akan menjadi kaedah peraturan kelajuan utama.
Kaedah kawalan penukaran frekuensi adalah untuk melaraskan kelajuan motor dengan menukar frekuensi kuasa f, dan pada masa yang sama, laraskan voltan input motor mengikut bahagian tertentu. Kaedah kawalan penukaran frekuensi mempunyai prestasi cemerlang, julat peraturan kelajuan yang besar, kelancaran tinggi, dan kecekapan peraturan kelajuan tinggi. Penukaran frekuensi secara amnya menggunakan kaedah kawalan SPWM yang lebih maju, dan menggunakan mikrokomputer cip tunggal untuk menjana bentuk gelombang SPWM. Berbanding dengan kaedah penukaran frekuensi lain, kaedah penukaran frekuensi SPWM mempunyai ciri-ciri berikut;
1) Struktur mudah dan kawalan mudah;
2) Faktor kuasa input adalah tinggi;
3) Sistem ini mempunyai tindak balas dinamik yang pantas;
4) Harmonik keluaran kurang. Di bawah keadaan semasa, berbanding dengan kaedah peraturan voltan, kaedah penukaran frekuensi juga mempunyai beberapa kelemahan, yang terutamanya ditunjukkan dalam dua aspek berikut: kaedah penukaran frekuensi agak mahal. Untuk mengurangkan harmonik keluaran penukar frekuensi sebanyak mungkin, frekuensi pensuisan peranti pensuisan kuasa penyongsang hendaklah setinggi mungkin. Memandangkan motor tak segerak ialah beban induktif, faktor kuasa tidak akan sama dengan 1.0, jadi sentiasa ada pertukaran kuasa reaktif antara pautan DC perantaraan dan motor. Memandangkan suis elektronik kuasa dalam penyongsang tidak boleh menyimpan tenaga, tenaga reaktif hanya boleh ditampan oleh komponen penyimpanan tenaga (kapasitor) dalam pautan DC. Hayat kapasitor sangat mengehadkan hayat perkhidmatan penyongsang. Malah pengeluar penyongsang yang paling maju mempunyai had ini pada hayat penyongsang mereka. Dengan pembangunan berterusan teknologi semikonduktor, boleh dijangkakan bahawa beberapa sistem peraturan kelajuan frekuensi boleh ubah yang mudah, boleh dipercayai, cemerlang dan murah akan terus muncul. Penggunaan kaedah peraturan kelajuan frekuensi berubah untuk motor tak segerak akan menjadi semakin meluas dan akhirnya akan menggantikan peraturan kelajuan DC. mod dan mod peraturan voltan dan kelajuan.
Sistem kawalan pintar FFU Pada masa ini, dalam bidang aplikasi FFU, kadar aplikasi sistem kawalannya masih agak rendah, dan antara sistem kawalan pintar FFU yang popular di pasaran antarabangsa, ia biasanya hanya untuk mesin yang dilengkapi dengan motor DC tanpa berus. . FFU. Terutama hari ini, apabila tenaga global semakin tegang, faedah penjimatan tenaga sistem kawalan semakin dihargai. Setiap bilik bersih menentukan kelajuan angin yang sepadan berdasarkan proses pengeluaran produk, dan pada masa yang sama perlu mempertimbangkan isu penggunaan tenaga. Walau bagaimanapun, sistem kawalan am boleh melaraskan kelajuan angin dalam julat terhad dan tidak dapat memberikan kelajuan angin yang tepat mengikut keperluan khusus. Terutamanya semasa tempoh rehat melebihi 8 jam, kelajuan angin masih tinggi, yang sudah pasti membawa kehilangan tenaga yang besar. pembaziran. Sebagai tindak balas kepada situasi ini, sistem kawalan pintar FFU siri HH-F yang boleh melaraskan kelajuan angin secara digital telah dilancarkan baru-baru ini. Sistem ini mudah dikendalikan dan mempunyai antara muka yang mesra, terutamanya ia boleh ditetapkan secara digital mengikut keperluan kelajuan angin khusus bilik bersih (seperti 0.37m/s, 0.28m/ s).
Sistem kawalan FFU ialah sistem kawalan teragih yang boleh dengan mudah merealisasikan kawalan terdesentralisasi di tapak dan fungsi pengurusan bersatu terpusat. Ia secara fleksibel boleh mengawal mula, berhenti dan kelajuan angin setiap kipas di dalam bilik bersih. Sistem kawalan ini menggunakan teknologi pengulang untuk menyelesaikan masalah kapasiti pemanduan yang terhad dan boleh mengawal kipas tanpa had. Sistem kawalan ini merangkumi empat bahagian berikut:
Pengawal pintar di tapak
Kaedah kawalan berpusat berwayar
Kaedah kawalan jauh
Fungsi komprehensif sistem
Modul kawalan pintar di tapak
Modul kawalan pintar di tapak menggunakan mikrokomputer cip tunggal sebagai pemproses teras untuk melaksanakan fungsi kawalan. Satu modul pintar mengawal satu FFU.
Modul kawalan pintar di tapak dibahagikan kepada modul peraturan voltan dan modul penukaran frekuensi. Dua modul kawalan pintar boleh merealisasikan fungsi kawalan berikut:
1) Modul pintar mempunyai keterbukaan yang kuat dan boleh merealisasikan kawalan di tapak melalui terminal pegang tangan pilihan (boleh plag): kawalan terpusat jauh dan diagnosis dan penetapan kesalahan boleh direalisasikan melalui antara muka RS485 yang dikhaskan: melalui pilihan Komponen kawalan jauh (boleh pasang) ) boleh merealisasikan alat kawalan jauh.
2) Komunikator pegang tangan boleh pasang boleh merealisasikan permulaan dan penghentian FFU dan peraturan kelajuan tanpa langkah yang tepat, dan boleh memaparkan nilai kelajuan angin alur keluar FFU.
3) Modul pintar ini membolehkan FFU mempunyai fungsi penjimatan tenaga.
4) Ia mempunyai lebihan beban dan fungsi perlindungan litar pintas: apabila beban lampau berlaku, unit penggera digesa untuk penggera; apabila litar pintas berlaku, unit penggera digesa untuk penggera dan secara automatik memotong bekalan kuasa FFU.
3.2 Mod kawalan berwayar Mod kawalan berwayar ialah mod kawalan pilihan, yang dilaksanakan melalui antara muka RS485 yang dikhaskan oleh modul pintar di tapak. Untuk memenuhi keperluan pengguna yang berbeza, kami menggunakan dua kaedah kawalan: panel kawalan dan skrin sentuh. Panel kawalan mudah dikendalikan, tetapi paparannya tidak intuitif dan fungsinya terhad; skrin sentuh mudah dikendalikan, mempunyai skrin paparan yang kaya dan fungsi yang berkuasa. Kaedah kawalan skrin sentuh terutamanya terdiri daripada tiga bahagian berikut:
1) Unit kawalan pusat;
2) Unit antara muka manusia-mesin;
3) Unit kawalan penggera.
1) Unit kawalan pusat menggunakan pengawal PLC. Fungsi kawalan berikut boleh dicapai:
Ia mengguna pakai sambungan sistem bas RS485 dengan modul kawalan pintar di tapak untuk menganalisis dan memproses data di tapak yang dikumpul; dan merealisasikan fungsi kawalan peralatan di tapak.
Ini membolehkan pemantauan berpusat dan kawalan semua FFU di tapak. Berkomunikasi dengan unit kawalan penggera. Berkomunikasi dengan unit antara muka manusia-mesin.
2)Unit antara muka manusia-mesin menggunakan skrin sentuh untuk memantau dan melaraskanSistem Kawalan FFU Bilik Bersihdari jauh. Fungsi kawalan berikut boleh dicapai:
Ia boleh merealisasikan unit tunggal, berbilang unit dan kawalan partition FFU dengan mudah. Dalam erti kata lain, sebarang bilangan FFU boleh dikawal secara serentak.
Ia boleh merealisasikan fungsi pelarasan mula, berhenti dan kelajuan bagi sebarang bilangan FFU. Fungsi pelarasan kelajuan boleh didigitalkan, iaitu, nilai kelajuan angin yang dijangkakan (seperti: {{0}}.25, 0.31, dsb.) boleh dimasukkan secara langsung.
Untuk mencapai tujuan pengawalan kelajuan. Nilai kelajuan angin mana-mana FFU boleh dipantau. Apabila penggera FFU kerosakan berlaku, FFU kerosakan boleh dipaparkan dalam masa nyata.
3) Unit kawalan penggera menggunakan peranti penggera yang boleh didengar dan visual. Melalui komunikasi dengan unit pemprosesan pusat, apabila mana-mana satu atau lebih FFU gagal, unit kawalan akan menghantar penggera yang boleh didengar dan visual dalam masa nyata dan bekerjasama dengan unit antara muka manusia-mesin. , cepat tentukan kerosakan FFU untuk memastikan kakitangan pemantauan mengendalikan kerosakan tepat pada masanya. Kaedah kawalan panel kawalan: Mengikut keperluan sistem sebenar, Pengulang mempunyai bilangan 485 soket komunikasi yang sepadan, dan setiap soket sepadan dengan satu set pengawal FFU. Setiap pengawal dikawal melalui panel kawalan. Fungsi kawalan adalah seperti berikut:
1) Kawal mula dan berhenti kumpulan kipas tertentu di seluruh bilik bersih, dan tetapkan kelajuan angin kumpulan kipas tertentu secara seragam.
2) Kawal mula dan berhenti kipas tertentu di seluruh bilik bersih, dan tetapkan kelajuan angin kipas tertentu.
3) Bilangan peminat dalam kumpulan tertentu boleh ditetapkan. (Sistem menetapkan bahawa bilangan maksimum peminat dalam setiap kumpulan ialah 16).
4) Tanya status operasi kipas tertentu di seluruh bilik bersih, seperti status mula dan berhenti kipas dan kelajuan angin operasi kipas.
5) Fungsi perlindungan litar pintas: Apabila litar pintas berlaku, bekalan kuasa FFU boleh diputuskan secara automatik untuk melindungi peralatan.
